Introduction
Les joints coupe-feu sont essentiels pour garantir l’étanchéité des structures, notamment aux passages de câbles, tuyaux ou conduits. Ils empêchent la propagation des flammes, des fumées et des gaz chauds à travers les interstices, contribuant ainsi à la sécurité globale du bâtiment.
Chez Gaine Coupe Feu, nous mettons en œuvre des systèmes de joints coupe-feu certifiés selon la norme EN 1366-4, garantissant une étanchéité aux flammes et aux fumées (E) ainsi qu’une isolation thermique (I) pendant la durée d’exposition au feu. Nos solutions sont validées par les PV feu de fabricants reconnus tels que Promat, Ruaud Industrie, MFI Industries et Geostaff.

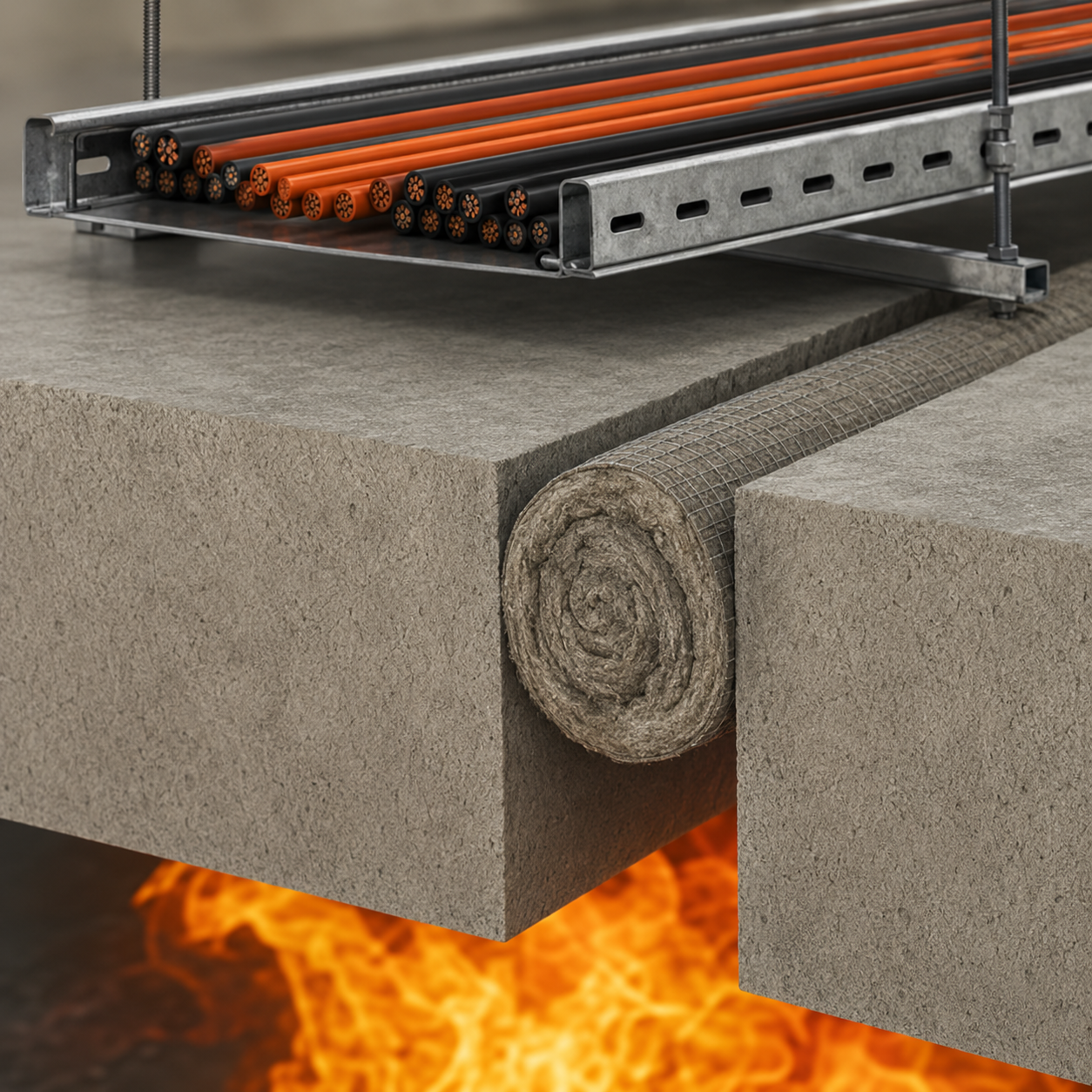

Système de joint coupe-feu – calfeutrement linéaire entre deux dalles en béton
Rôle et importance des joints coupe-feu
- Lors d’un incendie, les joints structurels ou de dilatation constituent des points faibles dans le compartimentage d’un bâtiment.
- Un joint non protégé devient une voie de passage pour les flammes, les fumées et les gaz chauds.
- Les systèmes de joints coupe-feu assurent donc :
- la continuité de la barrière coupe-feu,
- l’étanchéité aux flammes et fumées,
- l’isolation thermique entre deux compartiments,
- la capacité de mouvement (jusqu’à ±25 % selon les systèmes),
- la durabilité dans le temps malgré les cycles thermiques et mécaniques.
Types de joints coupe-feu proposés par Gaine Coupe Feu Joints de dilatation horizontaux
- Utilisés entre les planchers ou dalles béton, notamment dans les parkings, galeries techniques et entrepôts.
- Étanchéité E + I jusqu’à 240 minutes
- Résistance mécanique renforcée
- Mise en œuvre rapide sur chantier
- Joints verticaux
- Positionnés entre deux parois maçonnées ou en cloison légère
- Maintien du compartimentage vertical
- Pose avec tresse, laine minérale ou mortier coupe-feu
- Finition enduite ou cachée
- Calfeutrements linéaires
- Utilisés pour obturer les interstices entre parois, dalles, ossatures ou menuiseries.
- Produits intumescents ou fibres minérales selon application
- Compatibilité avec murs, planchers, ossatures métalliques
- Classement EI60 à EI240

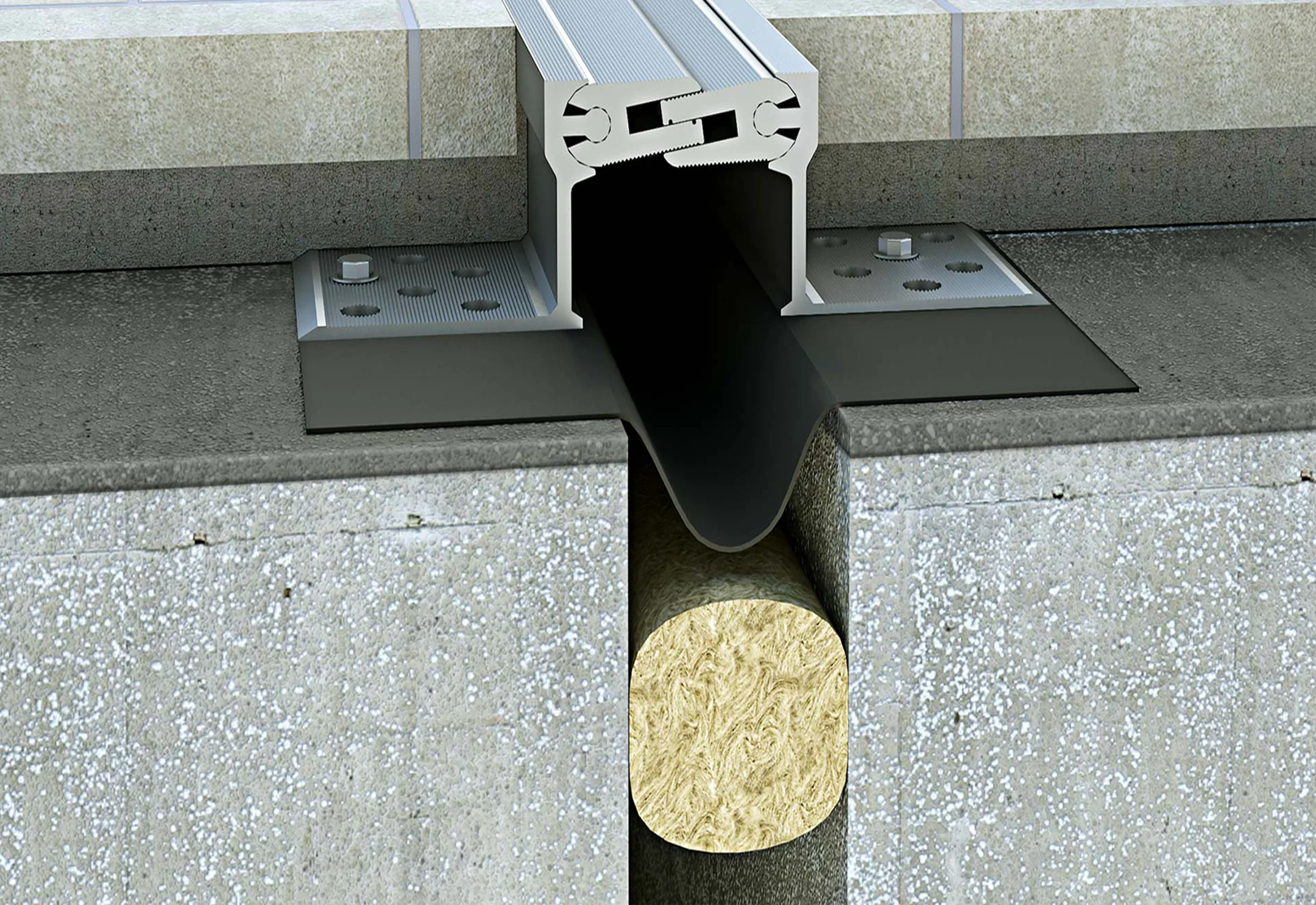

Coupe technique d’un joint de dilatation coupe-feu avec âme isolante et tresse anti-feu
Matériaux et systèmes utilisés
- Les systèmes de joints coupe-feu mis en œuvre par Gaine Coupe Feu sont issus des gammes les plus performantes du marché :
- Promat – PROMASEAL® FR Graphite, PROMASEAL® PL et PROMASEAL® Acrylic
- Ruaud Industrie – Protectherm® et Protec Flamme®
- MFI Industries – MFI JOINT® et DESENFIRE® Sealant
- Geostaff – GEOFLEX® et GEOJOINT® coupe-feu
- Chaque système est validé par des PV d’essais CSTB ou Efectis, garantissant une résistance au feu conforme aux exigences EN 1366-4 / EN 13501-2.
- 📎 Fiches techniques consultables sur :
- Promat →
- Ruaud Industrie →
- MFI Industries →
- Geostaff →
Mise en œuvre par nos équipes spécialisées
1:Étude du support
Relevé des largeurs et profondeurs des joints à traiter, analyse du support (béton, acier, cloison, etc.).
2: Choix du système agréé :
Sélection du produit coupe-feu adapté selon l’amplitude du joint, le type de bâtiment et le classement recherché.
3: Préparation et nettoyage
Aspiration, dépoussiérage, préparation du fond de joint ou pose de bande de fond PE selon le système.
4: Application du produit
Pose manuelle, au pistolet ou par bourrage (tresse, mastic, mousse ou laine minérale) selon la configuration.
5: Finition et contrôle
Vérification visuelle, continuité de la barrière coupe-feu, marquage produit et traçabilité chantier.
Normes et référentiels applicables
- Nos interventions sont réalisées dans le respect strict des normes suivantes :
- EN 1366-4 : essais de résistance au feu des joints et calfeutrements linéaires
- EN 13501-2 : classement au feu des éléments de construction
- NF S 61-932 / IT 246 : réglementation incendie française pour bâtiments et ERP
- Avis techniques fabricants : Promat, Geostaff, Ruaud Industrie, MFI Industries
- Ces référentiels garantissent la durabilité et la performance des joints coupe-feu mis en œuvre.
Domaines d’application
- Les systèmes de joints coupe-feu sont adaptés à tous les types de bâtiments :
- Entrepôts logistiques classés ICPE
- Parkings et tunnels techniques
- Bâtiments tertiaires et ERP
- Hôpitaux, écoles et immeubles d’habitation
- Data centers et bâtiments techniques
Pose de joints coupe-feu sur chantier industriel – Gaine Coupe Feu
Avantages des systèmes de joints coupe-feu Gaine Coupe Feu
- Conformité totale EN 1366-4 et EN 13501-2
- Résistance au feu jusqu’à EI240
- Compatibilité tous supports (béton, acier, cloison, plancher)
- Souplesse et capacité de mouvement ±25 %
- Produits à faibles émissions de COV
- Pose rapide, propre et durable
- Traçabilité chantier et dossier technique complet remis au client
Réalisations récentes
- Nos équipes ont réalisé de nombreux projets de calfeutrement et de joints coupe-feu :
- Parking souterrain à Massy (mastic PROMASEAL® Graphite – EI120)
- Usine agroalimentaire à Chartres (joints Protec Flamme® Ruaud Industrie – EI180)
- Data center à Cergy (calfeutrements GEOJOINT® Geostaff – EI240)
- Bâtiment tertiaire à La Défense (mastic acrylique PROMASEAL® – EI120)
